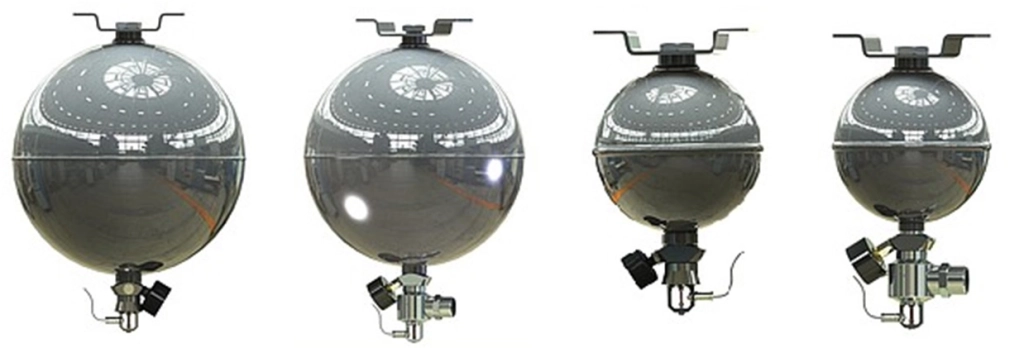

Brand Master Импульс-20 (пустой) модуль газового пожаротушения

Вместимость баллона модуля: 2,2+0,3,  22,5±0,5 л

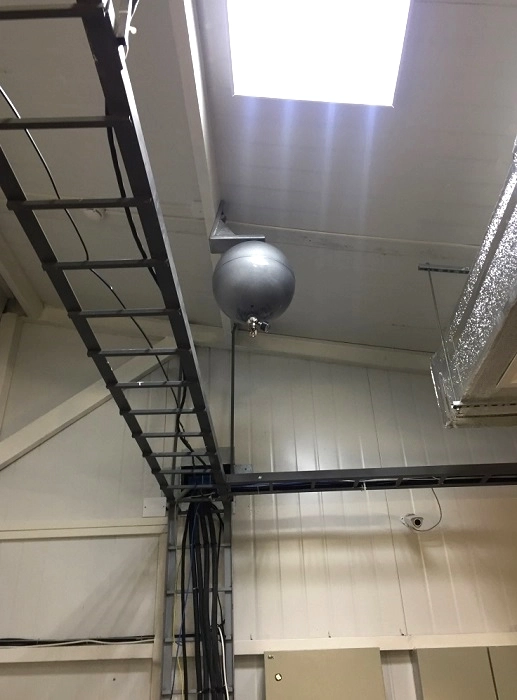

Крепление: потолочное, настенное

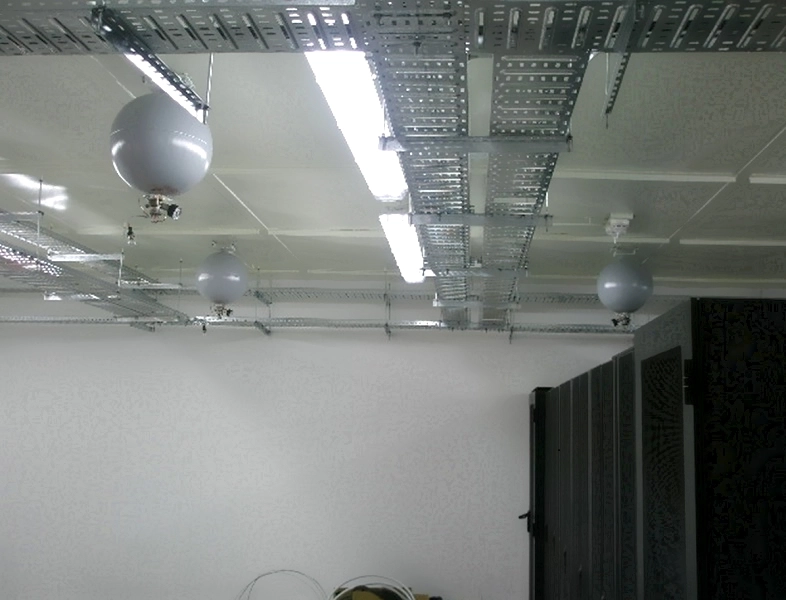

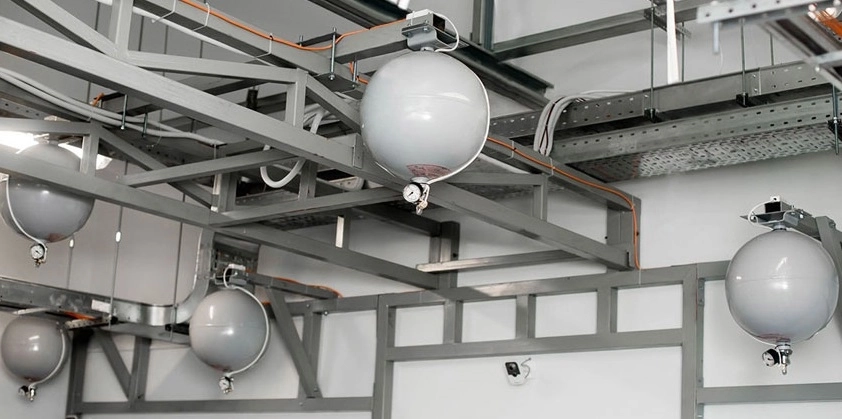

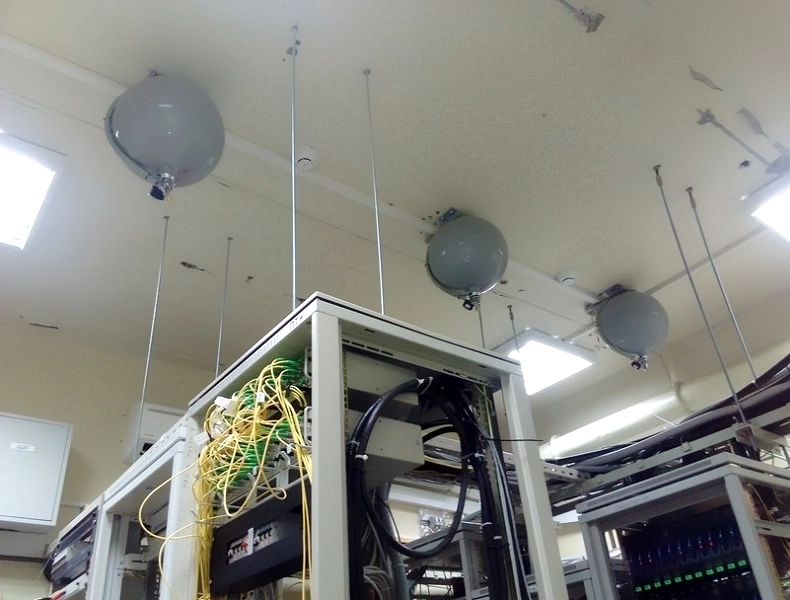

Область применения: для пожаротушения объемов до 30 м3: небольшие серверные, ЦОД, архивы, эл. щитовые, хранилища, ДГУ, машинные отделения лифтов, станции мобильной связи, библиотеки, депозитарии

Возможность подсоединения рукава высокого давления: нет

Способ приведения модуля в действие

Модуль газового пожаротушения МГП ИМПУЛЬС-2 (25-2,2-18)Автоматический пуск – путем разрушения термочувствительной колбы теплового замка ЗПУ пиротехническим пускателем (одноразового действия) при подаче электрического импульса от прибора приемно - контрольного пожарного.

Ручной (дистанционный) пуск - путем разрушения термочувствительной колбы теплового замка ЗПУ пиротехническим пускателем под действием электрического импульса от пускового устройства путем нажатия кнопки дистанционного пуска.

Автономный пуск – при использовании модуля в качестве автономной системы пожаротушения, за счет разрушения термочувствительной колбы ЗПУ при повышении температуры в защищаемом объеме свыше 680С.

Бранд Мастер Импульс-20-Т – модуль газового пожаротушения, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ по всему объему защищаемого объекта. Эффективно работает в автоматических установках пожаротушения музеев, галерей и выставочных залов, библиотек, архивов, помещений серверных, аппаратных, отсеков транспортных средств и прочих местах, где тушение другими типами составов не рекомендовано в связи с возможностью повреждения размещенных в них материальных или культурных ценностей.

Конструкция

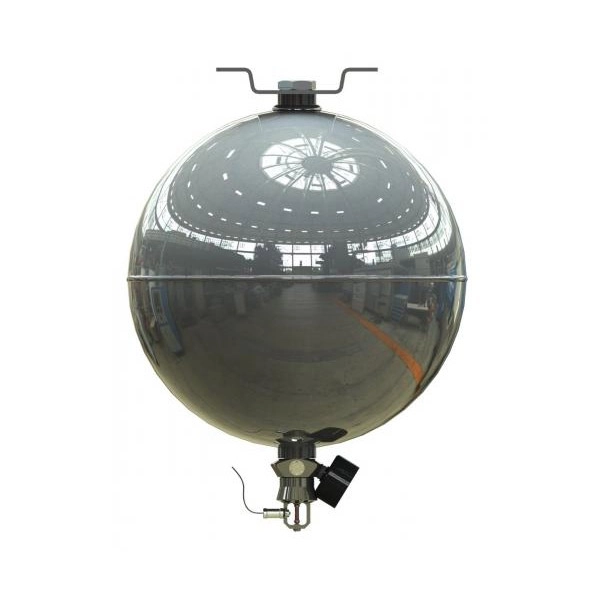

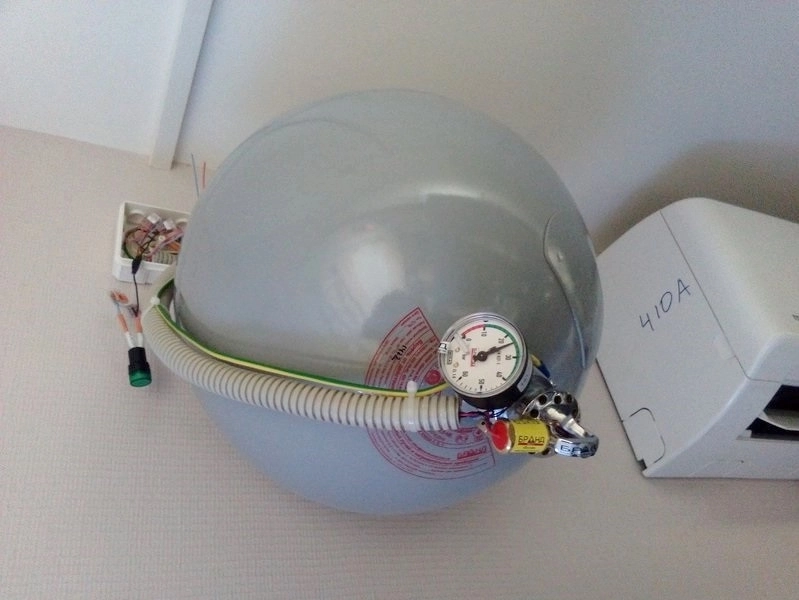

Модуль представляет собой металлический баллон объемом 22.5 л с выходной горловиной, в которой установлено запорно-пусковое устройство с предохранительной мембраной, выходным патрубком для подключения распылителя через рукав высокого давления, манометром с реле давления, стеклянной термочувствительной колбой и пиротехническим пускателем. Дополнительно модуль снабжен специальным штуцером (в верхней части корпуса) и укомплектован настенным или потолочным кронштейном для монтажа на несущие конструкции.

Способ запуска

Пуск модуля происходит в течении не более чем 2 с после разрушения термочувствительной колбы, причиной чего может быть:

• повышение температуры в защищаемом объеме до 68±3 °С и более;
• сработка пиротехнического пускателя вследствие подачи токового импульса от приборов автоматического (приемно-контрольные приборы, сигнально-пусковые устройства и др.) или ручного (кнопки) запуска.

Принцип работы

Вследствие одного из описанных выше вариантов пуска происходит разрушение термочувствительной колбы модуля, после чего газ под воздействием избыточного давления внутри баллона выпускается в зону тушения через распылитель, подключенный посредством рукава высокого давления к выходному патрубку ЗПУ. Газ быстро заполняет очаг возгорания инертной средой, охлаждает его и блокирует доступ кислорода, тем самым способствуя оперативной локализации и затуханию пожара.

Особенности Импульс-20-Т

• Быстрая локализация и тушение возгораний классов А, В, С и Е.
• Максимальный объем зоны тушения – 30 м³.
• Малая инерционность – не более 2 с.
• ЗПУ с патрубком для подключения рукава высокого давления.
• Возможность работы без внешнего управления с автономным запуском при повышении t выше 68±3 °С;
• При работе в составе АУПТ пуск происходет при поступлении токового импульса силой 0.3 А от:

      - автоматических устройств (приемно-контрольные приборы,                  сигнально-пусковые устройства и др.);
      - устройств ручного пуска (кнопки).

• Возможность запуска подачей токового импульса может выполняться ручными (кнопки) или автоматическими (приемно-контрольные приборы, сигнально-пусковые устройства и др.) устройствами.
• Проверка целостности пусковых цепей током до 0.01 А.
• Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой, его охлаждения и блокирования доступа кислорода.
• Применяемая газовая смесь не оказывает негативного воздействия на работу электрооборудования и не приводит к повреждению окружающих предметов.
• Прочный металлический корпус.
• Возможность установки вне защищаемого объема и подачи газа на распылитель через рукав высокого давления.
• Монтаж на несущие конструкции с помощью комплектного кронштейна (настенный/потолочный по заказу).
• Специальная клемма для заземления модуля.
• Возможность перезарядки корпуса после сработки.
• Стабильная работа в температурном диапазоне -10...+50 °С.
• Срок службы более 10 лет.
